ପ୍ରକଳ୍ପ ଆବଶ୍ୟକତା
ମୋଟାମୋଟି ଲେଆଉଟ୍ ଏବଂ 3D ମଡେଲ୍ |
ଟିପନ୍ତୁ: ସ୍କିମ୍ ଚିତ୍ର କେବଳ ଲେଆଉଟ୍ ଚିତ୍ରଣ ପାଇଁ ବ୍ୟବହୃତ ହୁଏ ଏବଂ ଯନ୍ତ୍ରର ଭ physical ତିକ ସଂରଚନାକୁ ପ୍ରତିନିଧିତ୍ୱ କରେ ନାହିଁ |ଗ୍ରାହକଙ୍କ ସାଇଟ ସର୍ତ୍ତ ଅନୁଯାୟୀ ନିର୍ଦ୍ଦିଷ୍ଟ ଆକାର ନିର୍ଣ୍ଣୟ କରାଯିବ |
ୱାର୍କସିପ୍ ଫିଜିକାଲ୍ ଚିତ୍ରାଙ୍କନ ଏବଂ 3D ମଡେଲ୍ |
ୱାର୍କସିପ୍ ଫିଜିକାଲ୍ ଚିତ୍ରାଙ୍କନ ଏବଂ 3D ମଡେଲ୍ |

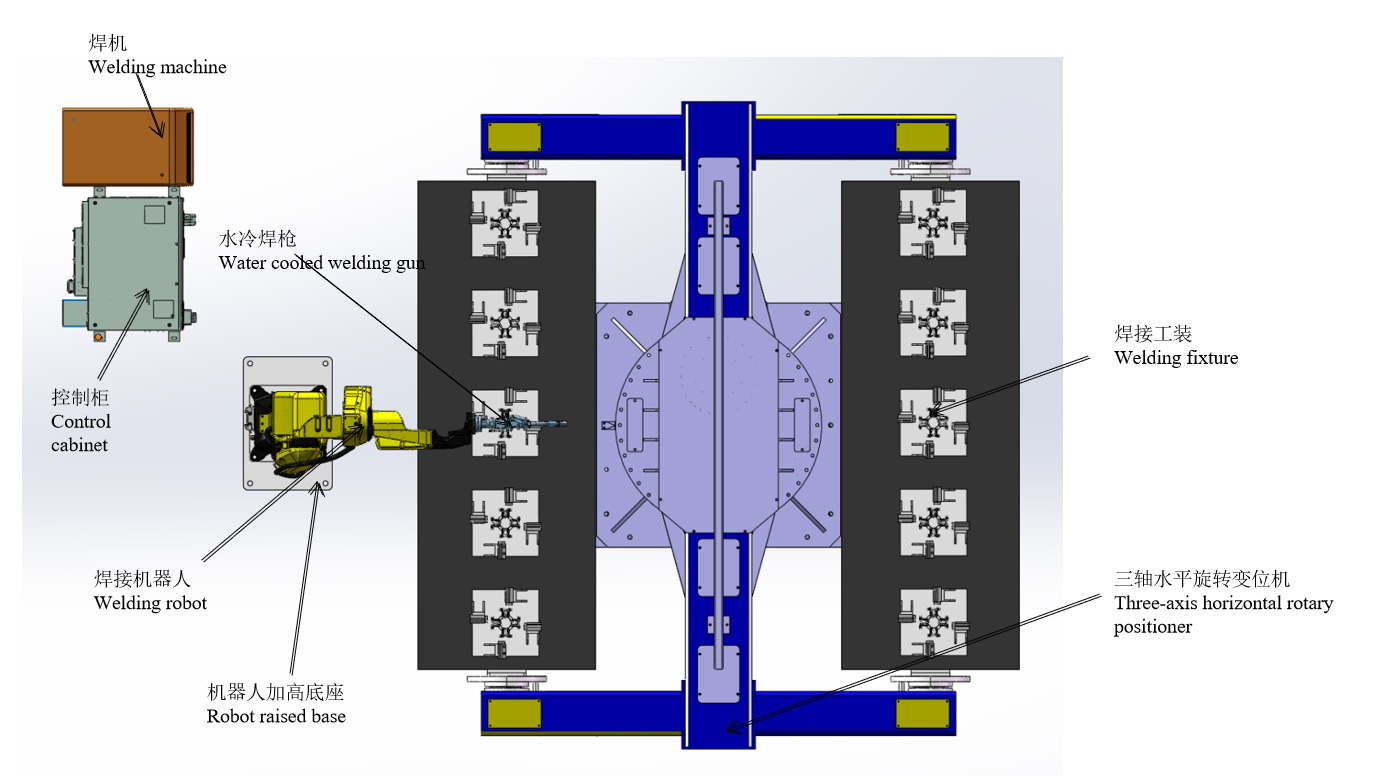

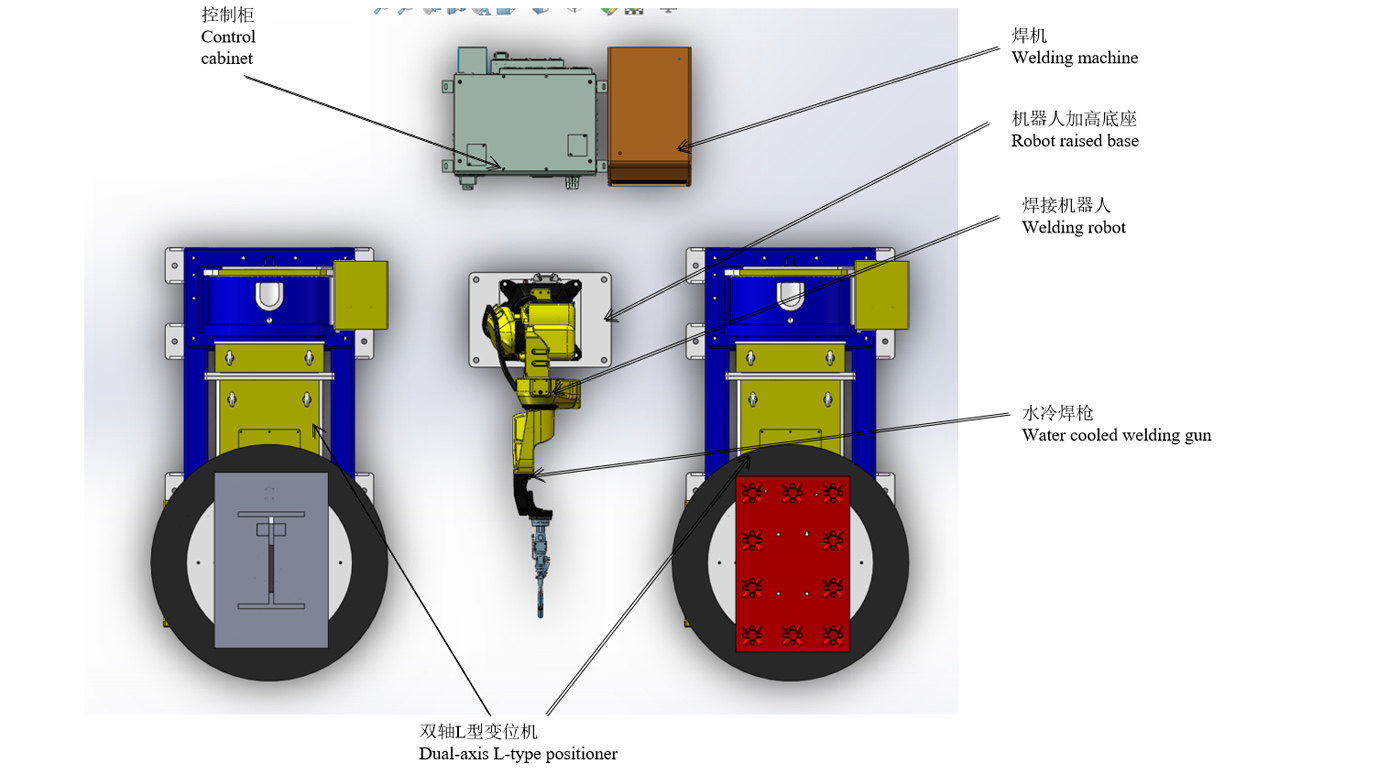

ସ୍କିମ୍ ଲେଆଉଟ୍ |
କାର୍ଯ୍ୟ ପ୍ରବାହ
ୱର୍କଷ୍ଟେସନ୍ ଅପରେସନ୍ ପାଇଁ ସର୍ତ୍ତ |
(1) ୱାର୍କସିପ୍ କୁ ପୋଜିସର୍ରେ ମାନୁଆଲ୍ ରଖନ୍ତୁ ଏବଂ ଆବଶ୍ୟକତା ଅନୁଯାୟୀ ଏହାକୁ ଠିକ୍ କରନ୍ତୁ |
()) ସମସ୍ତ ଡିଭାଇସ୍ ଚାଳିତ ହେବା ପରେ ଏବଂ କ alarm ଣସି ଆଲାର୍ମ ପ୍ରଦର୍ଶିତ ହେବା ପରେ, ସ୍ଥାପନ ପାଇଁ ପ୍ରସ୍ତୁତ ହୁଅ |
()) ରୋବଟ୍ କାର୍ଯ୍ୟ ମୂଳରେ ଅଟକିଯାଏ, ଏବଂ ରୋବଟ୍ର ଚାଲୁଥିବା ପ୍ରୋଗ୍ରାମ ହେଉଛି ଅନୁରୂପ ଉତ୍ପାଦନ ପ୍ରୋଗ୍ରାମ |
ସ୍ଲିଭ ସବ୍ସମ୍ବଲିର ୱେଲଡିଂ ପ୍ରକ୍ରିୟା |
1. ପାଶ୍ୱର୍ରେ ପାଞ୍ଚଟି ସ୍ଲିଭ୍ ଅଂଶକୁ ଏ ପାର୍ଶ୍ୱରେ ସଂସ୍ଥାପନ କରନ୍ତୁ |
2. ହସ୍ତକୃତ ଭାବରେ ସୁରକ୍ଷା କ୍ଷେତ୍ରକୁ ଫେରନ୍ତୁ ଏବଂ କାର୍ଯ୍ୟକ୍ଷେତ୍ରକୁ କଡାକଡି କରିବା ପାଇଁ ବଟନ୍ କ୍ଲମ୍ପ ସିଲିଣ୍ଡର ଆରମ୍ଭ କରନ୍ତୁ |
3. ବି ପାର୍ଶ୍ୱରେ ଥିବା ରୋବଟ୍ ୱେଲଡିଂ ଆରମ୍ଭ ନହେବା ପର୍ଯ୍ୟନ୍ତ ପୋଜିସନ୍ ଘୂର୍ଣ୍ଣନ କରେ |
4. ମାନୁଆଲୀ A ପାର୍ଶ୍ୱରେ ୱେଲ୍ଡେଡ୍ ହୋଇଥିବା ୱାର୍କସିପ୍ଗୁଡ଼ିକୁ ତଳକୁ ନିଅ, ଏବଂ ତା’ପରେ ପାଞ୍ଚ ସେଟ୍ ଡ୍ରମ୍ ଅଂଶ |
5. ଉପରୋକ୍ତ ଲିଙ୍କଗୁଡିକର କାର୍ଯ୍ୟକୁ ଚକ୍ର କରନ୍ତୁ |
ପ୍ରତ୍ୟେକ ସ୍ଲିଭ୍ ସେଟ୍ ପାଇଁ ୱେଲଡିଂ ସମୟ ହେଉଛି 3 ମିନିଟ୍ (ସଂସ୍ଥାପନ ସମୟ ଅନ୍ତର୍ଭୂକ୍ତ କରି) ଏବଂ 10 ସେଟ୍ ର ୱେଲଡିଂ ସମୟ ହେଉଛି 30 ମିନିଟ୍ |
ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟ୍ ଆସେମ୍ବଲି + ସ୍ଲିଭ୍ ଆସେମ୍ବଲିର ୱେଲଡିଂ ପ୍ରକ୍ରିୟା |
1. ଏ-ପାର୍ଶ୍ୱରେ ଥିବା L- ପ୍ରକାରର ପୋଜିସନ୍ ଉପରେ ପ୍ରି-ପଏଣ୍ଟ୍ ଏମ୍ବେଡ୍ ପ୍ଲେଟ୍ ମାନୁଆଲ୍ ଭାବରେ ଇନଷ୍ଟଲ୍ କରନ୍ତୁ |
2. ବଟନ୍ ରୋବଟ୍ ୱେଲଡିଂ ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟ୍ ଆସେମ୍ବଲି (15 ମିନିଟ୍ / ସେଟ୍) ଆରମ୍ଭ କରନ୍ତୁ |3
3. ସ୍ଲିଭ୍ ଆସେମ୍ବଲିର ଖାଲି ଅଂଶଗୁଡ଼ିକୁ B ପାର୍ଶ୍ୱରେ L- ପ୍ରକାରର ପୋଜିସର୍ ଉପରେ ଇନଷ୍ଟଲ୍ କରନ୍ତୁ |
4. ରୋବଟ୍ ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟ୍ ଆସେମ୍ବଲିକୁ ୱେଲ୍ଡିଂ କରିବା ପରେ ସ୍ଲିଭ୍ ଆସେମ୍ବଲିକୁ ୱେଲ୍ଡ କରିବା ଜାରି ରଖିଛି (10 ମିନିଟ୍ ପାଇଁ ସ୍ଲିଭ୍ ୱେଲଡିଂ + ୱାର୍କସିପ୍ ର ମାନୁଆଲ୍ ଇନଷ୍ଟଲେସନ୍ ଏବଂ 5 ମିନିଟ୍ ପାଇଁ ରୋବଟ୍ ସ୍ପଟ୍ ୱେଲଡିଂ)
5. ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟ୍ ଆସେମ୍ବଲିକୁ ହସ୍ତକୃତ ଭାବରେ ବାହାର କରନ୍ତୁ |
6. ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟ୍ ଆସେମ୍ବଲିର ମାନୁଆଲ୍ ୱେଲଡିଂ (15 ମିନିଟ୍ ମଧ୍ୟରେ ସ୍ପଟ୍ ୱେଲଡିଂ-ଲୋଡିଂ ଅପସାରଣ)
7. ଏ ପାର୍ଶ୍ୱରେ L- ପ୍ରକାରର ପୋଜିସନ୍ ଉପରେ ପ୍ରି-ପଏଣ୍ଟ୍ ଏମ୍ବେଡ୍ ପ୍ଲେଟ୍ ମାନୁଆଲ୍ ଇନଷ୍ଟଲ୍ କରନ୍ତୁ |
8. ୱେଲଡେଡ୍ ସ୍ଲିଭ୍ ଆସେମ୍ବଲି ଅପସାରଣ କରନ୍ତୁ ଏବଂ ଅତିରିକ୍ତ ଅଂଶଗୁଡିକ ସଂସ୍ଥାପନ କରନ୍ତୁ |
9. ଉପରୋକ୍ତ ଲିଙ୍କଗୁଡିକର କାର୍ଯ୍ୟକୁ ଚକ୍ର କରନ୍ତୁ |
ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟର ୱେଲଡିଂ ସମାପ୍ତି ସମୟ ହେଉଛି 15 ମିନିଟ୍ + ସ୍ଲିଭ୍ ଆସେମ୍ବଲିର ୱେଲଡିଂ ସମାପ୍ତି ସମୟ 15 ମିନିଟ୍ |
ସମୁଦାୟ ସମୟ 30 ମିନିଟ୍ |
ଟୋଙ୍ଗ ପରିବର୍ତ୍ତନ ଉପକରଣର ପରିଚୟ |
ଉପରୋକ୍ତ ବିଟରେ ରୋବଟ୍ର ୱେଲଡିଂ ସମୟ ବନ୍ଦ ନକରି ଯଥେଷ୍ଟ |ଦ 8 ନିକ 8 ଘଣ୍ଟା ଏବଂ ଦୁଇ ଅପରେଟରଙ୍କ ଅନୁଯାୟୀ, ଦୁଇଟି ଆସେମ୍ବଲିର ଆଉଟପୁଟ୍ ଦିନକୁ 32 ସେଟ୍ ଅଟେ |
ଆଉଟପୁଟ୍ ବୃଦ୍ଧି କରିବାକୁ:
ଗୋଟିଏ ରୋବଟ୍ ସ୍ଲିଭ୍ ସବ୍ ଆସେମ୍ବଲି ଷ୍ଟେସନରେ ତିନି-ଅକ୍ଷ ପୋଜିସର୍ ସହିତ ଯୋଡି ହୋଇ ଡବଲ୍ ମେସିନ୍ ୱେଲଡିଂରେ ପରିବର୍ତ୍ତିତ ହେଲା |ସେହି ସମୟରେ, ଏମ୍ବେଡ୍ ହୋଇଥିବା ପ୍ଲେଟ୍ ଆସେମ୍ବଲି + ସ୍ଲିଭ୍ ଆସେମ୍ବଲି ଷ୍ଟେସନ୍ ମଧ୍ୟ ଦୁଇଟି ସେଟ୍ L- ପ୍ରକାରର ପୋଜିସର୍ ଏବଂ ଗୋଟିଏ ସେଟ୍ ରୋବଟ୍ ଯୋଡିବା ଆବଶ୍ୟକ କରେ |8 ଘଣ୍ଟିଆ ଦିନ ଏବଂ ତିନୋଟି ଅପରେଟର୍ ଆଧାରରେ, ଦୁଇଟି ଆସେମ୍ବଲିର ଆଉଟପୁଟ୍ ପ୍ରତିଦିନ 64 ସେଟ୍ |
ଉପକରଣ ତାଲିକା |
| ଆଇଟମ୍ | | S / N | ନାମ | Qty। | ସ୍ମରଣ |
| ରୋବଟ୍ | | 1 | RH06A3-1490 | 2 ସେଟ୍ | | ଚେନ୍ ଜୁଆନ୍ ଦ୍ୱାରା ପ୍ରଦାନ କରାଯାଇଛି | |
| 2 | ରୋବଟ୍ ନିୟନ୍ତ୍ରଣ କ୍ୟାବିନେଟ୍ | | 2 ସେଟ୍ | | ||
| 3 | ରୋବଟ୍ ବେସ୍ ବ raised ାଇଲା | | 2 ସେଟ୍ | | ||
| 4 | ପାଣି ଥଣ୍ଡା ୱେଲଡିଂ ବନ୍ଧୁକ | | 2 ସେଟ୍ | | ||
| ପେରିଫେରାଲ୍ ଉପକରଣ | 5 | ୱେଲଡିଂ ଶକ୍ତି ଉତ୍ସ MAG-500 | | 2 ସେଟ୍ | | ଚେନ୍ ଜୁଆନ୍ ଦ୍ୱାରା ପ୍ରଦାନ କରାଯାଇଛି | |
| 6 | ଡୁଆଲ୍-ଅକ୍ଷ L- ପ୍ରକାର ପୋଜିସର୍ | | 2 ସେଟ୍ | | ||
| 7 | ତିନି-ଅକ୍ଷ ଭୂସମାନ୍ତର ଘୂର୍ଣ୍ଣନ ପୋଜିସର୍ | | 1 ସେଟ୍ | | ଚେନ୍ ଜୁଆନ୍ ଦ୍ୱାରା ପ୍ରଦାନ କରାଯାଇଛି | | |
| 8 | ଫିକ୍ଚର୍ | 1 ସେଟ୍ | | ||
| 9 | ବନ୍ଧୁକ କ୍ଲିନର୍ | | ସେଟ୍ କରନ୍ତୁ | | ବ tion କଳ୍ପିକ | |
| 10 | ଧୂଳି ଅପସାରଣ ଉପକରଣ | | 2 ସେଟ୍ | | ||
| 11 | ସୁରକ୍ଷା ବାଡ଼ | 2 ସେଟ୍ | | ||
| ସମ୍ବନ୍ଧୀୟ ସେବା | | 12 | ସ୍ଥାପନ ଏବଂ କମିଶନ | 1 ଆଇଟମ୍ | | |
| 13 | ପ୍ୟାକେଜିଂ ଏବଂ ପରିବହନ | 1 ଆଇଟମ୍ | | ||
| 14 | ଯାନ୍ତ୍ରିକ ତାଲିମ | | 1 ଆଇଟମ୍ | |
ଯାନ୍ତ୍ରିକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |
ବିଲ୍ଟ-ଇନ୍ ୱାଟର କୁଲ୍ଡ ୱେଲଡିଂ ବନ୍ଧୁକ |
1) ପ୍ରତ୍ୟେକ ୱେଲଡିଂ ବନ୍ଧୁକ ଡାଇମେନ୍ସନାଲ୍ ସଠିକତା ନିଶ୍ଚିତ କରିବାକୁ ଟର୍ନାରୀ ମାପ ଦେଇ ଯିବ;
2) ୱେଲଡିଂ ବନ୍ଧୁକର R ଅଂଶ ଓଦା ମହମ କାଷ୍ଟିଂ ପଦ୍ଧତି ଦ୍ made ାରା ନିର୍ମିତ, ଯାହା ୱେଲଡିଂ ଦ୍ ated ାରା ଉତ୍ପନ୍ନ ଉଚ୍ଚ ତାପମାତ୍ରା ହେତୁ ବିକୃତ ହେବ ନାହିଁ;
)) ଯଦିଓ ଅପରେସନ୍ ସମୟରେ ୱେଲ୍ଡିଂ ବନ୍ଧୁକ ୱାର୍କସିପ୍ ଏବଂ ଫିକ୍ଚର୍ ସହିତ ଧକ୍କା ହୁଏ, ୱେଲଡିଂ ବନ୍ଧୁକ ବଙ୍କା ହେବ ନାହିଁ ଏବଂ ପୁନ re- ସଂଶୋଧନ ଆବଶ୍ୟକ ନାହିଁ |
4) ield ାଲ୍ ଗ୍ୟାସର ରିକ୍ଟିଫାୟର୍ ପ୍ରଭାବରେ ଉନ୍ନତି ଆଣିବା;
5) ଏକକ ବ୍ୟାରେଲର ସଠିକତା 0.05 ମଧ୍ୟରେ ଅଛି;
6) ଚିତ୍ର କେବଳ ରେଫରେନ୍ସ ପାଇଁ, ଏବଂ ଏହା ଚୂଡ଼ାନ୍ତ ପସନ୍ଦ ଅଧୀନରେ |
ଡୁଆଲ୍-ଅକ୍ଷ L- ପ୍ରକାର ପୋଜିସର୍ |
ପୋଜିସର୍ ହେଉଛି ସ୍ୱତନ୍ତ୍ର ୱେଲଡିଂ ସହାୟକ ଯନ୍ତ୍ର, ଯାହା ଘୂର୍ଣ୍ଣନ କାର୍ଯ୍ୟର ୱେଲଡିଂ ବିସ୍ଥାପନ ପାଇଁ ଉପଯୁକ୍ତ, ଯାହା ଦ୍ ideal ାରା ଆଦର୍ଶ ଯନ୍ତ୍ର ସ୍ଥିତି ଏବଂ ୱେଲଡିଂ ଗତି ପ୍ରାପ୍ତ ହୁଏ |ଏହା ଏକ ସ୍ୱୟଂଚାଳିତ ୱେଲଡିଂ ସେଣ୍ଟର ଗଠନ ପାଇଁ ମନିପ୍ୟୁଲେଟର ଏବଂ ୱେଲଡିଂ ମେସିନ୍ ସହିତ ବ୍ୟବହୃତ ହୋଇପାରିବ ଏବଂ ମାନୁଆଲ୍ ଅପରେସନ୍ ସମୟରେ ୱାର୍କସିପ୍ ବିସ୍ଥାପନ ପାଇଁ ମଧ୍ୟ ବ୍ୟବହାର କରାଯାଇପାରିବ |ଭେରିଏବଲ୍-ଫ୍ରିକ୍ୱେନ୍ସି ଡ୍ରାଇଭ୍ ସହିତ ଭେରିଏବଲ୍ ଆଉଟପୁଟ୍ ୱର୍କବେଞ୍ଚ ଘୂର୍ଣ୍ଣନ ପାଇଁ ଗ୍ରହଣ କରାଯାଏ, ଗତି ନିୟନ୍ତ୍ରଣର ଉଚ୍ଚ ସଠିକତା ସହିତ |ରିମୋଟ୍ କଣ୍ଟ୍ରୋଲ୍ ବକ୍ସ ୱର୍କବେଞ୍ଚର ରିମୋଟ ଅପରେସନ୍ ହୃଦୟଙ୍ଗମ କରିପାରିବ ଏବଂ ଲିଙ୍କ୍ ହୋଇଥିବା ଅପରେସନ୍ ହୃଦୟଙ୍ଗମ କରିବା ପାଇଁ ମନିପ୍ୟୁଲେଟର ଏବଂ ୱେଲଡିଂ ମେସିନ୍ କଣ୍ଟ୍ରୋଲ୍ ସିଷ୍ଟମ ସହିତ ମଧ୍ୟ ସଂଯୁକ୍ତ ହୋଇପାରିବ |ୱେଲଡିଂ ପୋଜିସର୍ ସାଧାରଣତ the ୱର୍କବେଞ୍ଚର ଘୂର୍ଣ୍ଣନ ଯନ୍ତ୍ର ଏବଂ କାରବାର ଯନ୍ତ୍ରକୁ ନେଇ ଗଠିତ |ୱର୍କବେଞ୍ଚ ଉପରେ ସ୍ଥିର ହୋଇଥିବା ୱାର୍କସିପ୍ ୱର୍କବେଞ୍ଚର ଉଠାଇବା, ଟର୍ନିଂ ଏବଂ ଘୂର୍ଣ୍ଣନ ମାଧ୍ୟମରେ ଆବଶ୍ୟକ ୱେଲଡିଂ ଏବଂ ଆସେମ୍ବଲି କୋଣରେ ପହଞ୍ଚିପାରେ |ୱର୍କବେଞ୍ଚ ଭେରିଏବଲ୍ ଫ୍ରିକ୍ୱେନ୍ସି ଷ୍ଟେପଲେସ୍ ସ୍ପିଡ୍ ରେଗୁଲେସନରେ ଘୂର୍ଣ୍ଣନ କରେ, ଯାହା ସନ୍ତୋଷଜନକ ୱେଲଡିଂ ସ୍ପିଡ୍ ହାସଲ କରିପାରିବ |
ଚିତ୍ରଗୁଡ଼ିକ କେବଳ ରେଫରେନ୍ସ ପାଇଁ, ଏବଂ ଏହା ଅନ୍ତିମ ଡିଜାଇନ୍ ଅଧୀନରେ |
ତିନି-ଅକ୍ଷ ଭୂସମାନ୍ତର ଘୂର୍ଣ୍ଣନ ପୋଜିସର୍ |
1) ଥ୍ରୀ-ଅକ୍ଷ ଭୂସମାନ୍ତର ଘୂର୍ଣ୍ଣନ ପୋଜିସର୍ ମୁଖ୍ୟତ an ଏକ ଅବିଚ୍ଛେଦ୍ୟ ସ୍ଥିର ଆଧାର, ଘୂର୍ଣ୍ଣନ ସ୍ପିଣ୍ଡଲ୍ ବାକ୍ସ ଏବଂ ଲାଞ୍ଜ ବାକ୍ସ, ୱେଲଡିଂ ଫ୍ରେମ୍, ସର୍ଭୋ ମୋଟର ଏବଂ ସଠିକତା ହ୍ରାସକାରୀ, କଣ୍ଡକ୍ଟିଭ୍ ମେକାନିଜିମ୍, ପ୍ରତିରକ୍ଷା କଭର ଏବଂ ବ electrical ଦ୍ୟୁତିକ ନିୟନ୍ତ୍ରଣ ପ୍ରଣାଳୀ ଇତ୍ୟାଦିରେ ଗଠିତ |
2) ବିଭିନ୍ନ ସର୍ଭୋ ମୋଟରଗୁଡିକୁ ବିନ୍ୟାସ କରି, ପୋଜିସନ୍ ରୋବଟ୍ ନିର୍ଦେଶକ କିମ୍ବା ବାହ୍ୟ ଅପରେସନ୍ ବକ୍ସ ମାଧ୍ୟମରେ ଦୂରରୁ ପରିଚାଳିତ ହୋଇପାରିବ |
)) ଆବଶ୍ୟକ ୱେଲ୍ଡିଂ ଏବଂ ଆସେମ୍ବଲି ଆଙ୍ଗଲ୍ ୱର୍କପେଞ୍ଚକୁ ୱର୍କବେଞ୍ଚରେ ସ୍ଥିର କରି ହାସଲ ହୁଏ |
4) ୱର୍କବେଞ୍ଚର ଘୂର୍ଣ୍ଣନ ଏକ ସର୍ଭୋ ମୋଟର ଦ୍ୱାରା ନିୟନ୍ତ୍ରିତ, ଯାହା ଆଦର୍ଶ ୱେଲଡିଂ ଗତି ହାସଲ କରିପାରିବ |
5) ଚିତ୍ରଗୁଡ଼ିକ କେବଳ ରେଫରେନ୍ସ ପାଇଁ, ଏବଂ ଏହା ଅନ୍ତିମ ଡିଜାଇନ୍ ଅଧୀନରେ |
ୱେଲଡିଂ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ |
ଏହା ବିଭାଜନ, ଲାପିଙ୍ଗ୍, କୋଣାର୍କ ଗଣ୍ଠି, ଟ୍ୟୁବ୍ ପ୍ଲେଟ୍ ବଟ୍ ଗଣ୍ଠି, ଛକ ରେଖା ସଂଯୋଗ ଏବଂ ଅନ୍ୟାନ୍ୟ ମିଳିତ ଫର୍ମ ପାଇଁ ଉପଯୁକ୍ତ, ଏବଂ ସମସ୍ତ ପୋଜିସନ୍ ୱେଲଡିଂକୁ ହୃଦୟଙ୍ଗମ କରିପାରିବ |
ସୁରକ୍ଷା ଏବଂ ନିର୍ଭରଯୋଗ୍ୟତା |
ୱେଲଡିଂ ମେସିନ୍ ଏବଂ ତାର ଫିଡର୍ ଓଭର-କରେଣ୍ଟ୍, ଓଭର-ଭୋଲଟେଜ୍ ଏବଂ ଅତ୍ୟଧିକ ତାପମାତ୍ରା ସୁରକ୍ଷା ସହିତ ସଜ୍ଜିତ |ସେମାନେ ଜାତୀୟ ମାନକ GB / T 15579 ଦ୍ୱାରା ଆବଶ୍ୟକ EMC ଏବଂ ବ electrical ଦୁତିକ କାର୍ଯ୍ୟଦକ୍ଷତା ପରୀକ୍ଷା ଦେଇଛନ୍ତି ଏବଂ ବ୍ୟବହାରରେ ନିର୍ଭରଯୋଗ୍ୟତା ଏବଂ ନିରାପତ୍ତା ନିଶ୍ଚିତ କରିବାକୁ 3C ପ୍ରମାଣପତ୍ର ପାସ୍ କରିଛନ୍ତି |
ଶକ୍ତି ସଂରକ୍ଷଣ ଏବଂ ପରିବେଶ ସୁରକ୍ଷା |
ଗ୍ୟାସ ଚିହ୍ନଟ ସମୟ, ଅଗ୍ରୀମ ଗ୍ୟାସ ଯୋଗାଣ ସମୟ ଏବଂ ଗ୍ୟାସର ଯୋଗାଣ ସମୟ ଗ୍ୟାସର ଯଥାର୍ଥ ବ୍ୟବହାର ନିଶ୍ଚିତ କରିବାକୁ ନିୟନ୍ତ୍ରିତ |ଯେତେବେଳେ ୱେଲଡିଂ ମେସିନ୍ ଚାଳିତ ହୁଏ, ଯଦି ଏହା 2 ମିନିଟ୍ ମଧ୍ୟରେ (ସମୟ ନିୟନ୍ତ୍ରିତ) ୱେଲଡିଂ ସ୍ଥିତିକୁ ପ୍ରବେଶ କରେ ନାହିଁ, ଏହା ସ୍ୱୟଂଚାଳିତ ଭାବରେ ଶୋଇବା ଅବସ୍ଥାରେ ପ୍ରବେଶ କରିବ |ପ୍ରଶଂସକକୁ ବନ୍ଦ କର ଏବଂ ଶକ୍ତି ବ୍ୟବହାର କମ କରନ୍ତୁ |
ଚିତ୍ରଟି କେବଳ ରେଫରେନ୍ସ ପାଇଁ, ଏବଂ ଏହା ଚୂଡ଼ାନ୍ତ ପସନ୍ଦ ଅଧୀନରେ |
ୱେଲଡିଂ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ |
ବନ୍ଧୁକ ସଫା କରିବା ଏବଂ ସିଲିକନ୍ ତେଲ ସ୍ପ୍ରେ କରିବା ଉପକରଣ ଏବଂ ତାର କାଟିବା ଉପକରଣ |
1) ବନ୍ଧୁକ ସଫା କରିବା ଷ୍ଟେସନର ସିଲିକନ୍ ତେଲ ସ୍ପ୍ରେ କରିବା ଉପକରଣ କ୍ରସ୍ ସ୍ପ୍ରେ କରିବା ପାଇଁ ଡବଲ୍ ନୋଜଲ୍ ଗ୍ରହଣ କରେ, ଯାହା ଦ୍ sil ାରା ସିଲିକନ୍ ତେଲ ୱେଲଡିଂ ଟର୍ଚ୍ଚ ନୋଜଲର ଭିତର ପୃଷ୍ଠରେ ଭଲ ଭାବରେ ପହଞ୍ଚିପାରିବ ଏବଂ ନିଶ୍ଚିତ କରିବ ଯେ ୱେଲଡିଂ ସ୍ଲାଗ୍ ଅଗ୍ରଭାଗକୁ ପାଳନ କରିବ ନାହିଁ |
)) ବନ୍ଧୁକ ସଫା କରିବା ଏବଂ ସିଲିକନ୍ ତେଲ ସ୍ପ୍ରେ କରିବା ଉପକରଣଗୁଡ଼ିକ ସମାନ ସ୍ଥିତିରେ ଡିଜାଇନ୍ ହୋଇଛି ଏବଂ ରୋବଟ୍ କେବଳ ଗୋଟିଏ କାର୍ଯ୍ୟ ଦ୍ୱାରା ସିଲିକନ୍ ତେଲ ସ୍ପ୍ରେ ଏବଂ ବନ୍ଧୁକ ସଫା କରିବାର ପ୍ରକ୍ରିୟା ସମାପ୍ତ କରିପାରିବ |
)) ନିୟନ୍ତ୍ରଣ ଦୃଷ୍ଟିରୁ, ବନ୍ଧୁକ ସଫା କରିବା ଏବଂ ସିଲିକନ୍ ତେଲ ସ୍ପ୍ରେ କରିବା ଉପକରଣ କେବଳ ଏକ ପ୍ରାରମ୍ଭ ସଙ୍କେତ ଆବଶ୍ୟକ କରେ, ଏବଂ ଏହା ନିର୍ଦ୍ଦିଷ୍ଟ କାର୍ଯ୍ୟ କ୍ରମ ଅନୁଯାୟୀ ଆରମ୍ଭ ହୋଇପାରିବ |
4) ତାର କାଟିବା ଉପକରଣ ୱେଲଡିଂ ବନ୍ଧୁକର ସ୍ୱ-ଟ୍ରାଇଜିଂ ସଂରଚନାକୁ ଗ୍ରହଣ କରେ, ଯାହା ଏହାକୁ ନିୟନ୍ତ୍ରଣ କରିବା ପାଇଁ ସୋଲେନଏଡ୍ ଭଲଭ୍ ବ୍ୟବହାର କରିବାର ଆବଶ୍ୟକତାକୁ ଦୂର କରିଥାଏ ଏବଂ ବ electrical ଦୁତିକ ବିସ୍ତାରକୁ ସରଳ କରିଥାଏ |
5) ତାର କାଟିବା ଉପକରଣକୁ ପୃଥକ ଭାବରେ ସ୍ଥାପନ କରାଯାଇପାରିବ କିମ୍ବା ବନ୍ଧୁକ ସଫା କରିବା ଏବଂ ସିଲିକନ୍ ତେଲ ସ୍ପ୍ରେ କରିବା ଉପକରଣରେ ଏକ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଡିଭାଇସ୍ ଗଠନ କରାଯାଇପାରିବ, ଯାହା କେବଳ ସ୍ଥାପନ ସ୍ଥାନ ସଂରକ୍ଷଣ କରେ ନାହିଁ, ବରଂ ଗ୍ୟାସ୍ ପଥର ବ୍ୟବସ୍ଥା ଏବଂ ନିୟନ୍ତ୍ରଣକୁ ମଧ୍ୟ ସରଳ କରିଥାଏ |
6) ଚିତ୍ର କେବଳ ରେଫରେନ୍ସ ପାଇଁ, ଏବଂ ଏହା ଚୂଡ଼ାନ୍ତ ପସନ୍ଦ ଅଧୀନରେ |
ସୁରକ୍ଷା ବାଡ଼ |
1. ପ୍ରତିରକ୍ଷା ବାଡ଼, ସୁରକ୍ଷା କବାଟ କିମ୍ବା ସୁରକ୍ଷା ଗ୍ରିଟିଙ୍ଗ୍, ସୁରକ୍ଷା ଲକ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉପକରଣ ସେଟ୍ କରନ୍ତୁ ଏବଂ ଆବଶ୍ୟକ ଇଣ୍ଟରଲକିଂ ସୁରକ୍ଷା ପରିଚାଳନା କରନ୍ତୁ |
2. ସୁରକ୍ଷା ବାଡ଼ର ସଠିକ୍ ସ୍ଥାନରେ ସୁରକ୍ଷା ଦ୍ୱାର ସ୍ଥାପିତ ହେବ |ସମସ୍ତ କବାଟଗୁଡିକ ସୁରକ୍ଷା ସୁଇଚ୍ ଏବଂ ବଟନ୍, ପୁନ et ସେଟ୍ ବଟନ୍ ଏବଂ ଜରୁରୀକାଳୀନ ଷ୍ଟପ୍ ବଟନ୍ ସହିତ ସଜ୍ଜିତ ହେବ |
3. ସୁରକ୍ଷା ଦ୍ୱାର ସିଷ୍ଟମ ସହିତ ସୁରକ୍ଷା ଲକ୍ (ସୁଇଚ୍) ମାଧ୍ୟମରେ ଅନ୍ତର୍ଭୁକ୍ତ |ଯେତେବେଳେ ଅସ୍ୱାଭାବିକ ଭାବରେ ସୁରକ୍ଷା ଦ୍ୱାର ଖୋଲାଯାଏ, ସିଷ୍ଟମ୍ କାର୍ଯ୍ୟ ବନ୍ଦ କରି ଏକ ଆଲାର୍ମ ଦେଇଥାଏ |
4. ସୁରକ୍ଷା ସୁରକ୍ଷା ପଦକ୍ଷେପ ହାର୍ଡୱେର୍ ଏବଂ ସଫ୍ଟୱେର୍ ମାଧ୍ୟମରେ କର୍ମଚାରୀ ଏବଂ ଉପକରଣର ନିରାପତ୍ତାକୁ ଗ୍ୟାରେଣ୍ଟି କରେ |
5. ପାର୍ଟି ବା ନିଜେ ସୁରକ୍ଷା ବାଡ ଯୋଗାଇ ପାରିବେ |ଉଚ୍ଚମାନର ଗ୍ରୀଡ୍ ୱେଲଡିଂ ବ୍ୟବହାର କରିବା ଏବଂ ଭୂପୃଷ୍ଠରେ ହଳଦିଆ ଚେତାବନୀ ରଙ୍ଗ ବ୍ରେକ୍ କରିବା ପାଇଁ ପରାମର୍ଶ ଦିଆଯାଇଛି |
ବ Elect ଦ୍ୟୁତିକ ନିୟନ୍ତ୍ରଣ ବ୍ୟବସ୍ଥା |
1. ସେନ୍ସର, କେବୁଲ, ସ୍ଲଟ୍, ସୁଇଚ୍ ଇତ୍ୟାଦି ସହିତ ଯନ୍ତ୍ରପାତି ମଧ୍ୟରେ ସିଷ୍ଟମ୍ କଣ୍ଟ୍ରୋଲ୍ ଏବଂ ସିଗନାଲ୍ ଯୋଗାଯୋଗ ଅନ୍ତର୍ଭୂକ୍ତ କରେ |;
2. ସ୍ୱୟଂଚାଳିତ ୟୁନିଟ୍ ତିନି ରଙ୍ଗର ଆଲାର୍ମ ଆଲୋକ ସହିତ ଡିଜାଇନ୍ ହୋଇଛି |ସାଧାରଣ କାର୍ଯ୍ୟ ସମୟରେ, ତିନି ରଙ୍ଗର ଆଲୋକ ସବୁଜ ପ୍ରଦର୍ଶନ କରେ;ଯଦି ୟୁନିଟ୍ ବିଫଳ ହୁଏ, ତିନି ରଙ୍ଗର ଆଲୋକ ସମୟ ସମୟରେ ଲାଲ୍ ଆଲାର୍ମ ପ୍ରଦର୍ଶନ କରିବ;
3. ରୋବଟ୍ କଣ୍ଟ୍ରୋଲ୍ କ୍ୟାବିନେଟ୍ ଏବଂ ଶିକ୍ଷାଦାନ ବାକ୍ସରେ ଜରୁରୀକାଳୀନ ଷ୍ଟପ୍ ବଟନ୍ ଅଛି |ଜରୁରୀକାଳୀନ ପରିସ୍ଥିତିରେ, ସିଷ୍ଟମର ଜରୁରୀକାଳୀନ ଷ୍ଟପକୁ ହୃଦୟଙ୍ଗମ କରିବା ଏବଂ ଏକ ସମୟରେ ଏକ ଆଲାର୍ମ ସିଗନାଲ ପଠାଇବା ପାଇଁ ଜରୁରୀକାଳୀନ ଷ୍ଟପ ବଟନ୍ ଦବାଯାଇପାରେ;
4. ବିଭିନ୍ନ ପ୍ରୟୋଗ ପ୍ରୋଗ୍ରାମଗୁଡ଼ିକ ଶିକ୍ଷାଦାନ ଉପକରଣ ମାଧ୍ୟମରେ ସଂକଳିତ ହୋଇପାରିବ, ଅନେକ ପ୍ରୟୋଗ ସଂକଳିତ ହୋଇପାରିବ, ଯାହା ଉତ୍ପାଦର ନବୀକରଣ ଏବଂ ନୂତନ ଉତ୍ପାଦର ଆବଶ୍ୟକତା ପୂରଣ କରିପାରିବ;
5. ସମଗ୍ର କଣ୍ଟ୍ରୋଲ୍ ସିଷ୍ଟମର ସମସ୍ତ ଜରୁରୀକାଳୀନ ଷ୍ଟପ୍ ସିଗନାଲ୍ ଏବଂ ପ୍ରକ୍ରିୟାକରଣ ଉପକରଣ ଏବଂ ରୋବଟ୍ ମଧ୍ୟରେ ସୁରକ୍ଷା ଇଣ୍ଟରଲକ୍ ସିଗ୍ନାଲ୍ ସୁରକ୍ଷା ବ୍ୟବସ୍ଥା ସହିତ ସଂଯୁକ୍ତ ଏବଂ କଣ୍ଟ୍ରୋଲ୍ ପ୍ରୋଗ୍ରାମ୍ ମାଧ୍ୟମରେ ଅନ୍ତର୍ଭୁକ୍ତ;
6. କଣ୍ଟ୍ରୋଲ୍ ସିଷ୍ଟମ୍ ଅପରେଟିଂ ଯନ୍ତ୍ରପାତି ଯେପରିକି ରୋବଟ୍, ଲୋଡିଂ ବିନ୍, ଗ୍ରିପର୍ ଏବଂ ମେସିନିଂ ଉପକରଣ ମଧ୍ୟରେ ସିଗନାଲ୍ ସଂଯୋଗକୁ ହୃଦୟଙ୍ଗମ କରେ |
7. ମେସିନ୍ ଟୁଲ୍ ସିଷ୍ଟମ୍ ରୋବଟ୍ ସିଷ୍ଟମ୍ ସହିତ ସିଗନାଲ୍ ଏକ୍ସଚେଞ୍ଜ୍ ହୃଦୟଙ୍ଗମ କରିବା ଆବଶ୍ୟକ କରେ |
ଅପରେଟିଂ ପରିବେଶ (ପାର୍ଟି ଏ ଦ୍ୱାରା ପ୍ରଦାନ କରାଯାଇଛି)
| ଶକ୍ତି ଯୋଗାଣ | ବିଦ୍ୟୁତ୍ ଯୋଗାଣ: ତିନି-ପର୍ଯ୍ୟାୟ ଚାରି ତାରର AC380V ± 10%, ଭୋଲଟେଜ୍ ଫ୍ଲେକଚ୍ୟୁସନ୍ ପରିସର ± 10%, ଫ୍ରିକ୍ୱେନ୍ସି: 50Hz; ରୋବଟ୍ କଣ୍ଟ୍ରୋଲ୍ କ୍ୟାବିନେଟର ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ସ୍ independent ାଧୀନ ଏୟାର ସୁଇଚ୍ ସହିତ ସଜ୍ଜିତ ହେବା ଆବଶ୍ୟକ; ରୋବଟ୍ କଣ୍ଟ୍ରୋଲ୍ କ୍ୟାବିନେଟ୍ ନିଶ୍ଚିତ ଭାବରେ 10Ω ରୁ କମ୍ ଗ୍ରାଉଣ୍ଡ୍ ପ୍ରତିରୋଧ ସହିତ ଗ୍ରାଉଣ୍ଡ୍ ହେବା ଆବଶ୍ୟକ; ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ଏବଂ ରୋବଟ୍ ଇଲେକ୍ଟ୍ରିକ୍ କଣ୍ଟ୍ରୋଲ୍ କ୍ୟାବିନେଟ୍ ମଧ୍ୟରେ ପ୍ରଭାବଶାଳୀ ଦୂରତା 5 ମିଟର ମଧ୍ୟରେ | |
| ବାୟୁ ଉତ୍ସ | ସଙ୍କୋଚିତ ବାୟୁକୁ ଆର୍ଦ୍ରତା ଏବଂ ଅପରିଷ୍କାରତା ଦୂର କରିବା ପାଇଁ ଫିଲ୍ଟର୍ କରାଯିବ ଏବଂ ଟ୍ରିପଲେଟ୍ ଦେଇ ଯିବା ପରେ ଆଉଟପୁଟ୍ ଚାପ 0.5 ~ 0.8Mpa ହେବ; ବାୟୁ ଉତ୍ସ ଏବଂ ରୋବଟ୍ ଶରୀର ମଧ୍ୟରେ ପ୍ରଭାବଶାଳୀ ଦୂରତା 5 ମିଟର ମଧ୍ୟରେ | |
| ଫାଉଣ୍ଡେସନ୍ | ପାର୍ଟି ଏ’ର କର୍ମଶାଳାର ପାରମ୍ପାରିକ ସିମେଣ୍ଟ ଚଟାଣ ଚିକିତ୍ସା ପାଇଁ ବ୍ୟବହୃତ ହେବ ଏବଂ ପ୍ରତ୍ୟେକ ଯନ୍ତ୍ରର ସ୍ଥାପନ ଭିତ୍ତିଭୂମି ବିସ୍ତାର ବୋଲ୍ଟ ସହିତ ଭୂମିରେ ସ୍ଥିର ହେବ; କଂକ୍ରିଟ୍ ଶକ୍ତି: 210 କିଲୋଗ୍ରାମ / ସେମି 2; କଂକ୍ରିଟ୍ର ମୋଟା: 150 ମିମିରୁ ଅଧିକ; ଫାଉଣ୍ଡେସନ୍ ଅସମାନତା: mm 3 ମିମିରୁ କମ୍ | |
| ପରିବେଶ ଅବସ୍ଥା | | ପରିବେଶର ତାପମାତ୍ରା: 0 ~ 45 ° C; ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା: 20% ~ 75% RH (କଣ୍ଡେନ୍ସେସନ ନାହିଁ); କମ୍ପନ ତ୍ୱରଣ: 0.5G ରୁ କମ୍ | |
| ଅନ୍ୟମାନେ | | ଜ୍ୱଳନ୍ତ ଏବଂ କ୍ଷତିକାରକ ଗ୍ୟାସ୍ ଏବଂ ତରଳ ପଦାର୍ଥରୁ ଦୂରେଇ ରୁହନ୍ତୁ, ଏବଂ ତେଲ, ଜଳ, ଧୂଳି ଇତ୍ୟାଦି ଛିଞ୍ଚନ୍ତୁ ନାହିଁ ;; ବ electrical ଦୁତିକ ଶବ୍ଦର ଉତ୍ସରୁ ଦୂରରେ ରୁହନ୍ତୁ | |
